智慧用電-智慧用電安全監控管理系統-智慧用電云平臺
智慧用電（即：智慧式用電安全隱患監管服務系統、智慧用電安全管理系統、滅弧式智慧用電），是針對我國當前電氣火災事故頻發而創新的一套電氣火災預警和預防管理系統。該系統是基于安易云（中科院云計算中心和力安科技2015年共建）云服務平臺，可以不受時間、地點、環境的限制，通過能上網的（電腦、手機APP）使用授權賬號及密碼，可遠程實時監控企業用電系統的運行情況，真正做到防火于未“燃"全面提高電氣火災防控能力。
一、智慧用電系統概述
1、 基于物聯傳感、移動互聯、云計算技術及大數據等現代信息技術，由智能終端、無線傳輸設備，通過智能傳感終端（現場監控模塊、傳輸模塊），將引起電氣火災的主要因素（線纜溫度、電流、剩余電流、故障電弧）進行實時在線監測，統計分析，匯總為電氣安全數據實時傳送至云服務平臺；
2、電氣安全數據包括：供電箱三相電壓、三相電流、供電質量（三相不平衡度、供電質量合格率、電源故障等）、漏電流、三相線纜溫度、箱體溫度、負荷電流（超負荷報警）、電能、故障電弧等；
3、 通過云平臺對存儲數據的分析及判斷，及時掌握線路動態運行存在的用電安全隱患，及時發現電氣隱患，預防火災發生，提高企業用電安全管理水平。
4、用電系統的安全狀態自動提醒：本地聲光報警、手機APP遠監控、短信報警、電話通知等多種方式；
5、通過云平臺對電氣設備回路的相關參數，判斷故障發生的原因，指導企業開展治理，達到消除潛在的電氣火災安全隱患，全面保障用電安全。
二、主要功能
智慧式用電安全隱患監管服務系統，解決了企業和單位用電管理和用電安全問題，企業管理人員能夠通過手機APP實時的掌握用電安全數據，為企業安全生產提供監管和決策依據。 各級監管部門應該制定全面的電氣火災監控發展計劃，普及電氣火災預防知識，全面提高全社會電氣火災防控能力。
1、云服務平臺-24小時在線監測管理
基于安裝在配電柜（箱）內的安全用電傳感終端，實時監測供電側、用電測安全用電參數，通過物聯網傳輸技術上傳至智慧安全用電云平臺。通過智慧電氣火災云監控系統服務云平臺，客戶24小時可以隨時、隨地通過手機App或Web客戶端了解企業用電安全情況，對出現的異常能及時通過預警方式向各安全負責人員提醒存在的安全隱患。
2、本地監管系統-聲光報警
現場配電柜（箱）監測值一旦發生安全異常，觸發本地報警器發出聲、光報警，通過云平臺監管系統手機APP、Web客戶端同步發出報警提示，多種方式提醒值班人員檢修；
智慧式用電安全隱患監管服務系統具備用戶權限管理的功能，相應的二級單位管理員只可查看自己所屬單位安全用電實時數據。

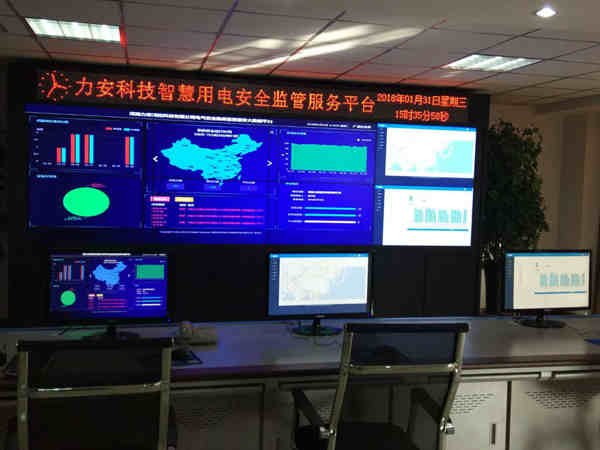

通過本地工作站，值班人員可以全面地了解到所屬單位的用電狀態，一旦提示異常，可快速定位位置、回路，及時進行處理。

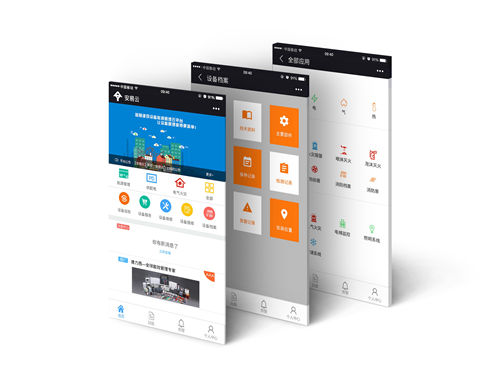

3、手機APP-電氣安全移動值班室
通過手機APP，使用授權的帳號和密碼登錄，客戶可以隨時、隨地通過手機或上網的電腦了解企業用電安全情況，掌上了解用電系統的安全狀態。
4、短信報警-防火于未燃
用電單位在其監管系統的“用戶管理”設置界面中，可以很方便地設置好接收短信報警的手機號碼。通過設置，可將警報信息發送至企業業主、分管安全的責任人手機上。
通過短信報警功能，相關負責人可以在第一時間獲知用電異常情況。

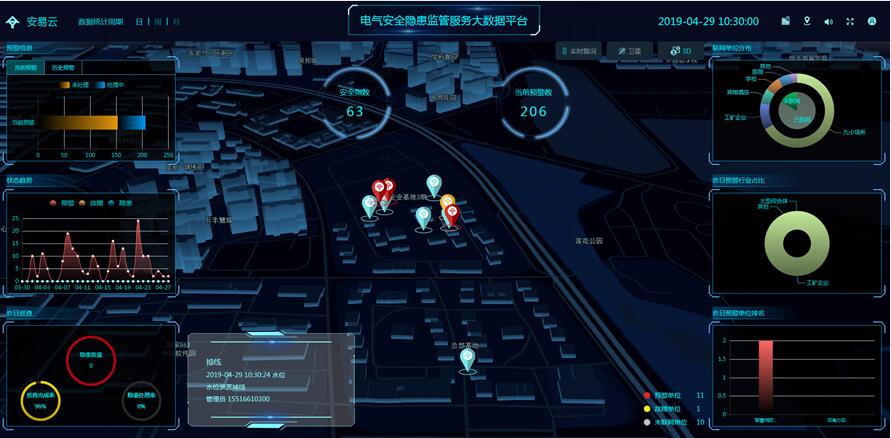

5、大數據分析功能
智慧式用電安全隱患監管服務系統還提供著報警記錄、歷史趨勢、報表分析等功能。
平臺每周定期統計本期用電數據，生成檢測報告。用戶可登錄平臺隨時瀏覽，也可以根據你的選擇，查看單一回路某項參數的歷史曲線（比如線溫、漏電流等）、對比分析哪幾路重要負荷的運行狀態、查看日、月、年的整體用電負荷、對日用電量及日功率的峰谷分析以及提供異常報警回路的報警原因分析。

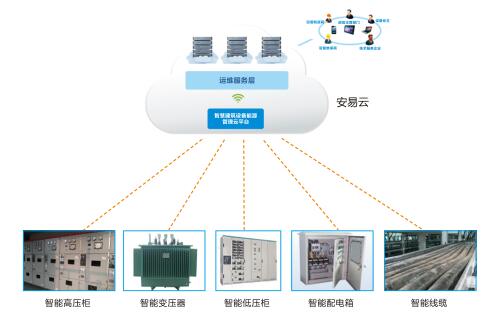

三、組成架構
智慧式用電安全隱患監管服務系統由三大核心組成：智能傳感終端+云平臺+用電安全管理軟件。
1、智能傳感終端
用電安全智能傳感終端及滅弧式智慧用電及電氣防火在線監測裝置_LAFD201能實時監控供電線路的剩余電流、電流、導線溫度及環境溫度、故障電弧等參數；當供電線路用電安全特征參數達到報警值時，立即通過無線傳輸方式實時反饋監控設備發出報警信號，實現用電安全預警功能。

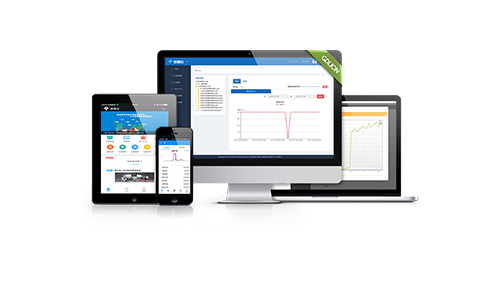

2、智慧式用電安全管理服務平臺
使用Web、APP遠程登錄方式：用戶通過能上網的電腦或手機使用授權的帳號和密碼可遠程實時了解企業用電安全運行信息及用電安全智能傳感終端設備運行狀態，出現故障后公司維護人員通知相關人員及時處理。
……
四、硬件產品

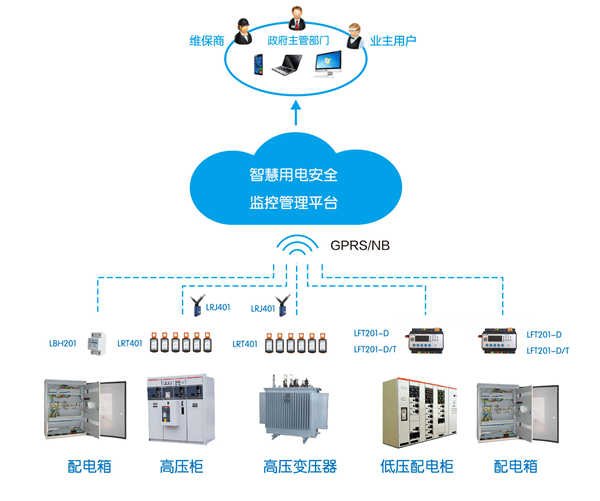

智慧用電系統主要組成硬件示意圖

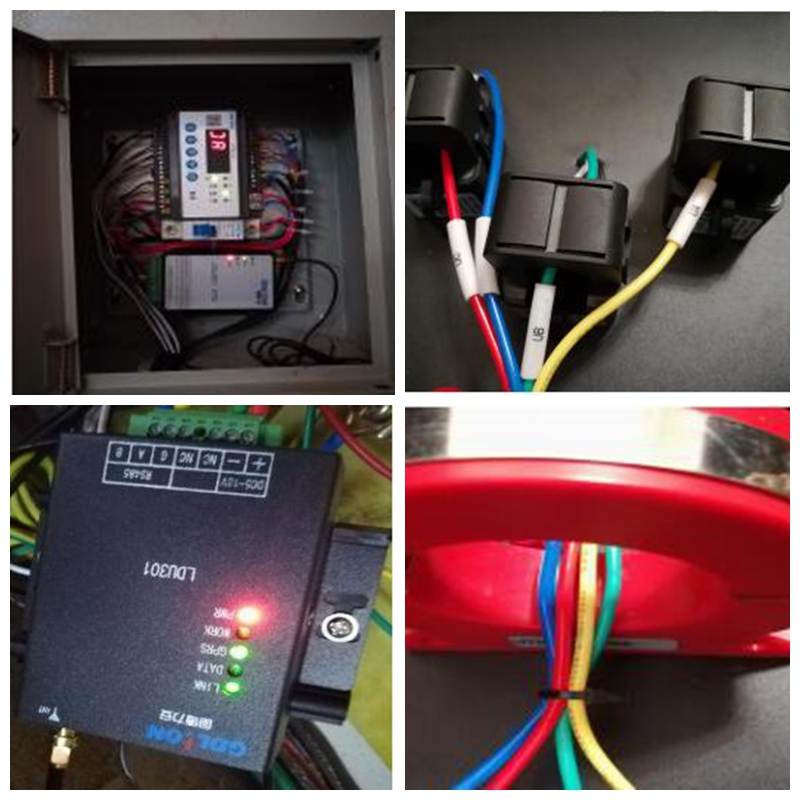

五、安裝說明
1.配電箱配置方法：
1） .根據配電箱開關容量選擇適配產品型號， 產品適配標準如下：
a.開關為 125A（ 含 125A） 以下選用 LFT201-CTK100（剩余電流互感器 C31）
b.開關為 125A-315A（含 315A）的選用 LFT201-CTK300（剩余電流互感器 C34）
c.開關為 315A-500A（ 含 500A） 的選用 LFT201-CTK500（剩余電流互感器 C35）
d.開關為500A-630A（含 630A）的選用 LFT201-CTK630（不配置剩余電流互感器）
e. 開關 為 630A 以上 的， 現場必 須有 3 相電 流互 感器， 產品 選用LFT201-CTK5（不配置剩余電流互感器）， 如果沒有 3 相互感器或者互感器不足 3 相， 則需要公司定制。
2） .配電箱產品配置數量標準： 每個回路建議安裝 1 套， 每套產品需要智慧用電安全探測器（ LFT201-D） 1 臺， 電流互感器 3 只（ A/B/C 相）， 剩余電流互感器 1 只（如果有）， 溫度傳感器 4 只， 數據傳輸模塊（ DTU） 1臺。
2. 配電柜配置方法：
1） .配電柜設計標準與配電箱相同。

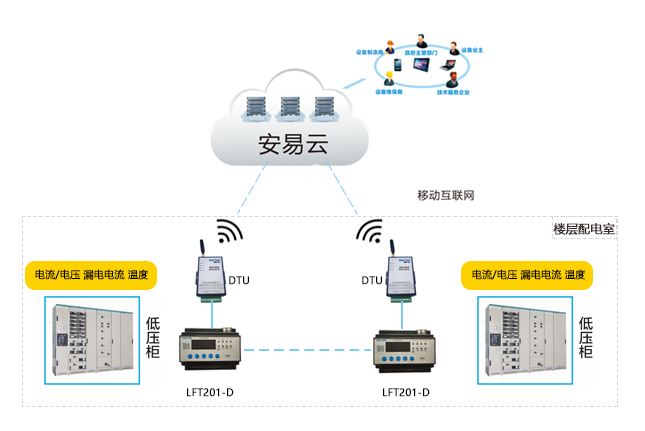

2） .當同一空間（ 或位置） 配電箱柜內設計產品超過 15 套的， 可以不用配置數據傳輸模塊（ DTU）， 而是采用云網關上云模式， 這樣設計可以節省成本， 云網關（ CDG302） 可以采用 GPRS 或者寬帶網線形式接入互聯網， 組網靈活方便。
3. 單相電的配置方法：
1）.單相電一般為 100A 以內單相空開組成， 設計標準為智慧用電安全探測 器 1 臺， 電流互感器 CTK100 1 只， 溫度傳感器 2 只（ 火線紅色、 零線藍色）， 剩余電流互感器 C31 1 只， 數據傳輸模塊（ DTU） 1 臺。
六、應用場所
智慧式用電安全隱患監管服務系統，可實現對配電柜、二級箱柜、末端的配電箱等各關鍵節點中的供電側（三相電壓、供電質量）、用電測（三相電流、漏電流、線纜/環境溫度、電能等）電氣安全數據監測，主要應用在以下場所：
1）變配電室低壓配電出線回路；
2）樓層或防火分區干線配電箱的進線總開關；
3）應急照明區域配電箱或樓層干線配電箱的總開關；
4）重要消防負荷的電源配電箱總開關；
5）空調、風機、電梯等動力配電干線配電箱的進線總開關；
6）文化娛樂場所的配電電源和末端配電設備的總開關；
7）購物中心、商場、超市、小商品市場等公眾聚集場所的配電箱總開關；
8）醫療建筑的醫用電源干線和末端配電設備的總開關；
9）國家文物保護單位、磚木或木結構重點古建筑的電源干線和末端配電箱的總開關；
10）其他火災危險性大的電力線纜或設備需設置監控節點的位置。
……
七、安裝調試教學視頻
力安“智慧用系統”即智慧用電安全管理系統，是通過物聯網技術對電氣引發火災的主要因素（導線溫度、電流和漏電電流）進行不間斷的數據跟蹤與統計分析，實時發現電氣線路和用電設備存在的安全隱患，并即時向企事業管理人員發送預警信息，指導企事業單位開展治理，達到消除潛在的電氣火災安全隱患，實現“防患于未然”的目的，該系統能有效解決企事業單位電氣線路老舊、小微企業無專業電工、電氣隱患肉眼無法直觀、隱蔽工程隱患檢查難等電氣隱患排查問題。
通過，對用電設備和電氣線路的全程安全監測，使各企事業單位能有針對性地加強事先預警和防范，幫助各企事業單位在安全生產管理上完成了由被動管理到主動管理的轉變，實現了隱患早發現、早預警、早治理的工作目標。
