LPM201型F系列多功能電力監控儀表

　　該系列儀表是一款用于低壓系統 (0.4kV)的綜合電力監控儀表，包含剩余電流、溫度及全電量綜合監測功能，它集數據采集、控制、統計功能于一身。

　　一、主要功能

　　◎ 具有三相電壓、三相電流、零序電流、總有功功率、總無功功率、總視在功率、各相的有功、無功功率、視在功率、總功率因數、各相的功率因數、系統頻率、總有功電度、總無功電度、各相的有功電度和無功電度的測量與計算功能。

　　◎ 具有1路漏電及4路溫度的監測功能

　　◎ 具有2路電能脈沖輸出，可任意關聯各種電度量。

　　◎ 正反向總有功電能、四象限無功電能累計;分時電能(4費率，48時段)的正反向總有功電能、四象限無功電能累計。

　　◎ 正反向總有功*大需量、正反向總無功*大需量及發生時間。

　　◎ 各相/線電壓、電流、頻率、總/三相功率因數、總/三相有功功率、無功功率、視在功率的*大/*小值及發生時間。

　　◎ 三相電壓、電流不平衡度。

　　◎ 電參量與繼電器關聯起來并進行越限告警控制，支持過流、零流、接地、低壓、過壓、低頻、過頻、低功率因數越限告警。

　　◎ 可當地查看一條回路及開關的各種電參量、運行狀態等;可查看或設定運行參數，進行合、分閘等操作。

　　◎電流變比可編程

　　◎支持三相三線制和三相四線制可選功能，

　　◎ RS485/ Modbus通訊

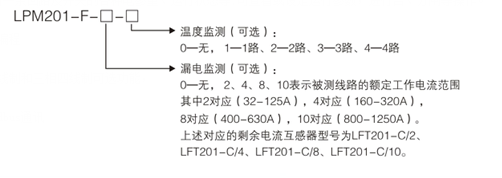

　　二、產品選型

　　三、性能指標

　　◎ 執行標準：GB/T 22264-2008、GB/T 17215-2008

　　◎ 精度等級：電壓及電流0.2級，功率及功率因數0.5級，電度1級，

　　溫度0.5級

　　◎ 工作電源：165~285Vac，整機功耗<2VA

　　◎ 額定輸入：電流1A或5A，頻率50/60Hz

　　◎ 通訊速率：4800/9600bps

　　◎ 模擬量輸出：可擴展1 路4~20mA 模擬量輸出

　　◎ 抗干擾能力：IV級

　　◎ 工作溫度：-20℃~60℃

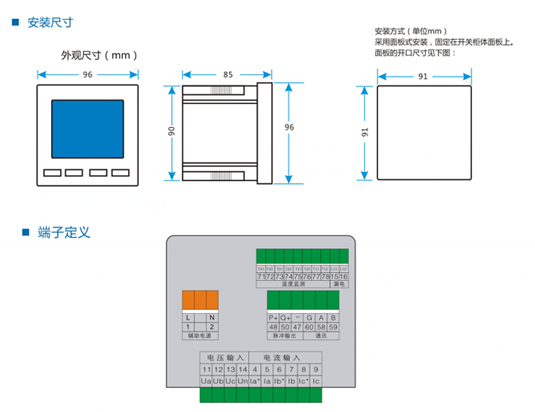

　　四、安裝尺寸
