高壓配電室開關柜無源無線溫度監測系統(配電房高低壓在線溫度監測)

1、需求背景

傳統開關柜體沒有安裝測量溫度的器件，主要依靠人工定期巡檢，在發生內部溫度變化的時候不能及時發現故障，存在重大安全隱患，已無法滿足供電可靠性的要求。若對這些溫升故障點的運行狀態進行動態追蹤監測，不僅可以防止、杜絕此類事故的發生，而且亦為電力系統安全可靠分析和科學調度提供重要的決策依據。

2、系統概述

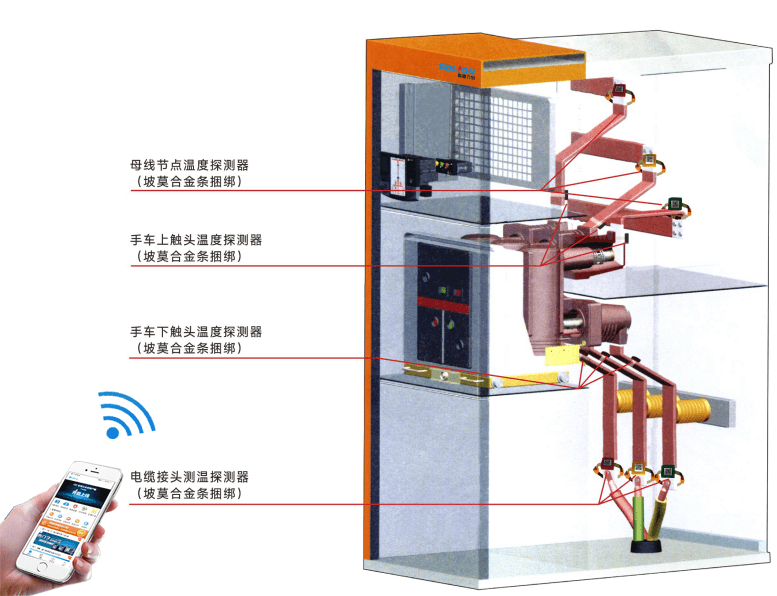

力安科技開關柜溫度在線監測系統應用智慧電力物聯網技術，基于無線測溫技術開發的針對開關柜進行測溫的系統，采用無線測溫傳感器安裝在易發熱的接點上，可對開關柜分別為母線排、上下觸頭、電纜接頭，柜體表面等部位溫度進行實時監測，數據通過無線方式傳送測溫主機，主機通過RS485、GPRS、無線中繼等通訊通道將數據采集到大數據平臺進行數據分析應用、預警及可視化展示。方便運維人員及遠程監控中心掌握現場設備運行情況。

3、應用場所

變電所;配電室;箱變等。

4、系統架構

開關柜無線測溫系統由無線溫度傳感器、測溫通訊終端、溫度監測預警軟件平臺三部分組成。無線溫度傳感器用于測量帶電物體表面或接點處的溫度，如開關柜內的裸露觸點、母線連接處、戶外刀閘及變壓器等的運行溫度。無線測溫傳感器采用LORA等 無線鏈路進行數據傳輸，溫度數據傳送到觸屏集中接收主機，通過485接口把數據傳輸至監控后臺。實現溫度實時監測，可及時的發現設備的發熱故障，并通過對歷史數據的統計和分析可對設備問題做出及時的預警，保證設備的可靠運行，降低了企業的維護成本。

5、實現效果

5.1、解決傳統方式下工作人員定期現場巡查的勞動強度和增加工作人員帶來高成本的問題。

5.2、解決傳統測溫方式的溫度測量不準，受人為的、環境的干擾因素大的問題。

5.3、杜絕因設備發熱導致設備故障的情況發生，保證設備安全可靠持續的運行，預防電氣火災,提高企業經濟效益。

5.4、該系統能及時發現并能提前預判設備的故障，提前消除設備故障，減少設備的損壞，降低企業的維護成本。

6、系統優勢

產品安裝靈活方便，覆蓋多場合，傳感器的安裝不會影響或降低設備的安全性能。經過仔細安裝和測試，整套產品和物聯云平臺工作正常。

開關柜無線測溫系統的裝置，可杜絕因高壓設備溫度過高導致的安全事故，保證電器設備系統的安全運行和企業的安全生產。

解決傳統測溫方式的溫度測量不準，受人為的、環境的干擾因素大的問題。解決傳統方式下工作人員定期現場巡查的勞動強度和增加工作人員帶來高成本的問題。
