配電站房環境監控系統(某小區配電站房環境智能監控系統改造方案)

定義與概述

智慧站房環境監控系統是一種集成化、智能化的監控解決方案，專門用于監測和管理配電站房?jī)?nèi)的環境參數、設備狀態及安全狀況。該系統通過運用先進的傳感技術、通信技術和數據分析算法，實現了對配電站房?jī)?nèi)溫度、濕度、煙霧、水浸、門禁狀態等多項關鍵指標的實時監測，并能通過遠程控制、智能診斷等功能，有效提升配電房的安全性、可靠性和運維效率。

二、項目背景與需求

配電房是城市配電網系統中不可或缺的組成部分，其具有分布廣泛、數量眾多、管理復雜等特點。隨著社會對電能需求的增長，配電房的智能化建設和改造成為提升配電網運行效率和可靠性的關鍵措施之一。智能配電房遠程監控系統能夠?qū)崿F(xiàn)對配電房?jī)?nèi)各種監測數據的動態顯示，不僅有助于提高配電房運行的能力，還能增強配電網的整體運行可靠性。因此，構建一個集成度高的智慧型配電房監控系統，實現實時監測、預警、報警、控制及存儲取證等功能，對于保障配電房的安全運行具有重要意義。

三、項目實施案例

1. 項目概況

本案例涉及的配電房位于某小區內，占地面積約50平方米，配備有36臺配電機柜、1臺直流屏柜、4臺風機以及1個水泵和集水坑。此次項目的主要監控目標涵蓋了開關狀態、直流屏、漏水、溫濕度、煙霧探測器、防盜報警、照明等關鍵設備。為了確保系統在斷電情況下仍能正常運作，特別設置了1臺5KVA的不間斷電源（UPS），后備時間為10小時。

2. 設計依據與原則

該項目的設計嚴格遵循了多項國家標準和技術規范，包括但不限于《計算廣播機房環境安全要求》、《計算機站場地技術條件》GB2887-89、《工業企業通信接地設計規范》GBJ79-85等。設計過程中秉持先進性、可靠性、運行管理便利性、可擴展性、接口豐富性、施工簡化、技術支持能力強大以及建設周期短等原則，確保系統能夠滿足當前及未來發展的需求。

四、系統性能特點

• 先進性：采用最新的技術和設備，具備一定的前瞻性。

• 可靠性：選用高性能的硬件組件，確保系統的穩定運行。

• 穩定性：支持多種第三方智能設備的接口協議，兼容性強。

• 實時性：能夠快速準確地收集和傳輸數據。

• 實用性：性價比高，易于安裝、維護和使用。

• 擴展性：模塊化設計，便于后續升級或擴展。

• 兼容性：支持跨平臺操作，與其他廠商產品良好兼容。

• 靈活性：可根據實際需要調整配置，適應不同應用場景。

• 維護性：具備自我診斷功能，方便故障排查與修復。

　　智慧站房環境監控系統以有線或者無線通信為核心，完成站端變壓器、配電、一次設備、環境監測、門禁控制、防盜報警、采暖通風、燈光控制等數據的采集和監控，并將以上信息遠傳到監控中心。系統采用分層、分區的分布式結構，分為站端控制主機和軟件系統兩部分。系統把變壓器、配電、環境、火災消防、防盜報警、門禁等所有監控量在監控系統主界面上進行一體化顯示和控制。終端設備能夠脫機運行，在網絡斷線、服務器故障等情況下站端設備依然能夠?qū)崿F(xiàn)正常運行、刷卡開門、聯動報警、設備聯動控制以及記錄存儲等。

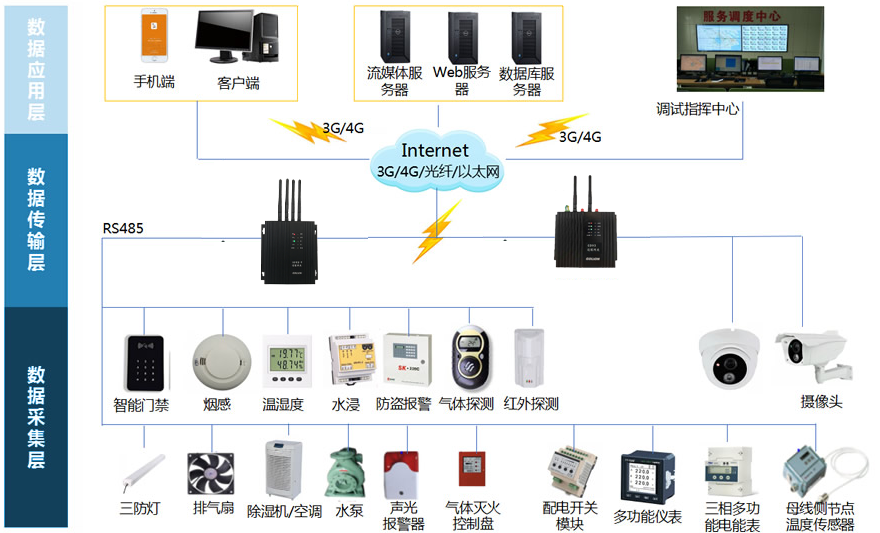

系統組成

智慧站房環境監控系統通常由以下幾個部分組成：

1. 感知層：包括各種類型的傳感器，如溫濕度傳感器、煙霧探測器、水浸探測器、門磁傳感器等，用于采集配電站房?jī)?nèi)的環境數據和設備狀態信息。

2. 網絡層：通過有線或無線通信技術（如4G/5G、Wi-Fi、LoRa等）將感知層收集的數據傳輸?shù)綌?shù)據中心或云端平臺。

3. 應用層：在數據中心或云端平臺上，對收集的數據進行處理、分析和展示，提供給管理人員進行決策支持。同時，應用層還支持遠程控制、智能診斷、報警通知等功能。

主要功能

1. 實時監測：系統能夠?qū)崟r(shí)監測配電站房?jī)?nèi)的溫度、濕度、煙霧、水浸等環境參數，以及設備的運行狀態，確保及時發現異常情況。

2. 智能預警：通過數據分析和機器學習算法，系統能夠預測潛在的安全風險，提前發出預警，幫助管理人員采取預防措施。

3. 遠程控制：管理人員可以通過網絡遠程控制配電房?jī)?nèi)的設備，如風機、水泵、照明等，提高管理效率。

4. 數據記錄與分析：系統自動記錄監測數據，并進行深度分析，為配電房的運維提供科學依據。

5. 安全防護：通過視頻監控、門禁控制等技術，系統能夠有效防止非法入侵和破壞行為，確保配電房的安全。

6. 聯動控制：系統可以實現各子系統之間的聯動，如當溫度過高時自動啟動風機降溫，提高系統的智能化水平。

系統優勢

1. 提高安全性：通過實時監測和智能預警，系統能夠顯著提高配電房的安全性，減少事故發生的風險。

2. 提升運維效率：遠程控制和數據記錄分析功能減少了人工巡檢的頻率和工作量，提高了運維效率。

3. 節能環保：系統能夠根據環境變化自動調節設備運行，實現節能減排。

4. 降低成本：通過減少設備故障和維護成本，系統能夠顯著降低配電房的運維成本。

5. 增強可靠性：實時監測和智能預警功能提高了配電房的運行可靠性，保障電力供應的穩定。

應用場景

智慧站房環境監控系統廣泛應用于各類配電站房，包括城市配電站、工業園區配電站、居民小區配電站等。此外，該系統還可應用于其他對環境要求較高的場所，如變電站、工廠車間等。

結論

智慧站房環境監控系統的應用，不僅提高了配電房的管理水平和安全水平，還為配電網的智能化建設提供了有力支持。隨著技術的不斷進步，智慧站房環境監控系統將在電力系統中發揮越來越重要的作用，為電力行業的智能化轉型提供堅實的基礎。
