消防救援支隊永川區智慧消防平臺終端項目(重慶永川區高層建筑智慧消防設計內容)

(一)項目基本情況介紹

　　全區高層數量933棟，其中未部署915棟加裝消防物聯網終端布點。

　　(二)具體要求

　　1.項目服務范圍：重慶永川區轄區

　　2.項目內容：

　　★(1)終端設計服務

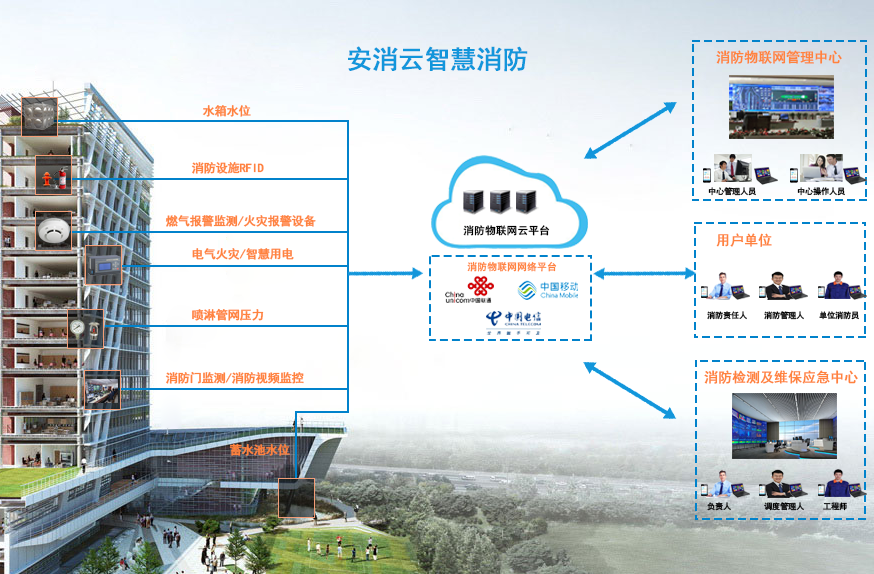

　?、偃蝿?wù)：完成全區未部署915棟的消防物聯網終端布點，并進行現場勘察、設計，勘察、設計首先確保消防給水系統(自動噴水滅火系統、室外消防栓系統、室內消火栓系統、水箱、水池)、火災自動報警系統、消防控制室離崗偵測、消防車通道占用、消防撲救場地占用等感知終端信息接入。在經費保障充裕的實際情況下，可對氣體滅火系統、防排煙系統、防火分隔系統、電氣火災監控、燃?xì)怏w監測系統、消防供配電、消防電梯監控系統等消防系統，以及疏散通道、安全出口等重點部位的視頻監控進行選擇性接入。數據采集、終端布設、系統調試、系統驗收、系統維護等按照《城市消防遠程監控系統終端建設規定(暫行) 》要求執行。

　?、趦?nèi)容：詳細對全區未部署915棟的消防物聯網終端勘察、安裝場景、安裝數量、組網方式、通訊方式、路由方式，完成電子文檔設計方案及電子文檔勘察資料(現場勘察照片、勘察表格、CAD 圖紙，包括大樣圖、系統圖、各傳感終端布點平面圖紙等)， 并就實際勘察的點位部署設備及材料進行概算編制。

　　★(2)應用系統設計

　?、僭O(shè)計任務：設計規劃輕量級的消防數據資產管理平臺，并打破信息壁壘，將消防物聯網數據、消防巡檢巡查數據、第三方消防維保數據、消防物聯網終端安裝運維小程序、消防物聯網終端調式小程序、消防救援力量及物資數據、社會單位聯網數據等深度融合，用一個平臺實現統一和互通互聯，將消防數據形成有效的信息化管理，提供無紙化記錄，支持遠程監督和隱患排除，多維度多邊界、多角度分析隱患概率及風險。

　　消防數據資產平臺使得消防終端設備不在于應用平臺直接耦合，將消防數據標簽化、顆?；?biāo)準化管理，為高效穩定的應用提供基礎支撐。消防數據資產管理平臺為消防終端采集數據提供tcp、udp、電信、移動等多種接入方式;同時，能提供產品類型、生產廠商、協議、驅動、設備等多種管理功能;支持租戶之間數據隔離(包含設備管理，數據推送，設備群組，用戶管理)等多租戶功能及支持SAAS部署;且平臺支持集群部署上下行數據通信和HTTP、MQTT推送方式推送數據到應用平臺;還支持用戶自定義協議和自定義產品加入。整個消防數據資產管理平臺架構按照多層級模塊劃分，并基于 spring cloud架構開發，采用 K8s集群部署方式，使用rancher對集群進行管理， Rancher CI自動流水線部署，灰度不間斷升級發布。

　　②設計內容：根據設計要求細化永川區消防數據資產管理平臺及各應用系統的系統功能，利用消防數據資產管理平臺對消防終端設備各類消防數據進行實時采集、分析、處理，并傳輸至總隊消防物聯網信息管理系統;在通過監控中心、web管理平臺及移動端三種方式將分析處理后的數據進行實時推送展現，實現消防監測設備終端故障、預警、報警等狀態的實時監測;同時運用信息化的手段提升消防的整體信息化水平，整理全區維保巡查數據、社會單位聯網數據資源、微型消防站物資等的分類，并就物理承載環境進行設計，包括服務器、存儲、機房(云服務)等內容。

　　參與設計技術交底、與現場驗收、審核批準相關變更、參與項目相關會議、其他專業之間的協作設計及其他為順利完成本項目的建設而應完成的工作。

　　★(3)設計團隊要求

　　根據項目設計內容及現場實際情況，需配置項目經理、技術負責人、系統勘察人員、系統設計人員，并且在規定時間內完成設計交付。其中駐場項目經經理具有國家注冊一級建造師(機電、通信與廣電工程專業)執業資格證，負責整個項目設計人員和工作安排、設計方案、技術指標、成本預算等，駐場技術負責人具有副高或以上級別信息技術專業高級技術職稱，配合項目經理完成上述工作。同時還應提供2名技術人員駐場，負責項目勘察、調研、方案設計、成本預算、施工圖等事宜，且駐場人員需有相關技術技能證書，以提供技術保障。投標供應商應提供上述人員執業資格、職稱、技術技能等證書復印件。

　　駐場地點由采購人指定，供應商在任何時間接到用戶通知后半小時內應作出響應。

　　(三)服務質量要求

　　1.主要職責

　　完成現場實地勘察、建設方案設計、設備點位圖設計、系統圖、網絡架構圖工作，并配合支撐項目完成評審流程，配合永川區消防救援支隊順利通過總隊技術評審，為項目招投標提供合理性、準確性、性好價優的參考。

　　2.設計階段劃分、工作內容及工作要求：

　　(1)設計勘察階段：

　　詳細對全區未部署915棟的消防物聯網終端進行現場勘察并拍攝現場情況照片;

　　詳細踏勘安裝場景、安裝數量、組網方式、通訊方式、路由方式;

　　根據現場實際踏勘情況，填報詳細踏勘情況表(提供電子版和紙質版);

　　(2)方案設計階段：

　　設計要求須保證永川區智慧消防平臺和終端建設項目方案滿足支隊及總隊要求。

　　提供方案設計說明，并保證滿足甲方提供的設計要求。

　　提供本次智慧消防終端建設的系統圖、大樣圖。

　　提供本次智慧消防終端建設設備點位圖。

　　應按成本模版格式提供智慧消防終端系統材料表、預算表和招標施工技術要求。

　　提供的電子版圖紙應同時提供CAD版和PDF版、紙質版圖紙。

　　(3)招標施工圖階段：

　　必須保證智慧消防平臺和終端建設項目招標施工圖滿足甲方的管控要點。

　　提供智慧消防終端設備系統招標施工圖設計說明，說明要滿足甲方提供的設計要求。

　　必須提供智慧消防終端設備建設的系統平面圖、系統圖、大樣圖(如需要)，設計圖紙中應能反映出各系統所有材料設備(包括服務器、交換機、網關等)數量。

　　招標施工圖必須滿足永川區智慧消防平臺和終端建設項目施工招標的需求，并保證工程成本在甲方的要求范圍內。

　　應按成本模版格式提供永川區智慧消防平臺和終端建設項目的材料表、投資預算、以及編制施工招標技術文件。

　　需提供中標施工單位深化施工圖的設計要求，供甲方參考。

　　提供最終電子版和PDF版圖紙、紙質圖紙

　　提供審核意見。

　　(4)施工招標服務：

　　須按照按成本模版格式提供招標圖紙清單、點表等。

　　須提供招標技術要求，含系統說明及要求，設備性能參數要求。系統說明及要求、設備性能參數等，需符合設計概算要求。

　　所提供的相關文件，必須是可編輯的文檔。

　　(5)標后二次深化設計：

　　按甲方審圖要點(包括但不限于)審核施工中標單位深化圖紙。

　　提供原設計和深化設計差異表。

　　提供審核意見。

　　(6)現場服務及設計修改

　　為滿足該項目工程正常進展，設計方人員需根據采購人工程情況進行現場巡場的工作，并出相應的巡查報告(包括但不限于施工質量、產品質量、與設計不符等問題)。

　　巡檢頻率為施工過程中8次/月。

　　負責工程各個階段(含設計過程、施工過程等)的設計變更工作。

　　(7)竣工圖審核

　　施工單位完成竣工圖繪制后，需對竣工圖進行審核，并給出書面審核意見。

　　(8)其他工作

　　參與設計技術交底、參與現場驗收、審核批準相關變更、參與項目相關會議、其他專業之間的協作設計及其他為順利完成本項目的建設而應完成的工作。
