一、產品簡介
智能監控輔助系統以“智能化采集和智能化控制”為核心，運用多功能采集控制技術、視頻技術、智能傳感技術、聲表面波技術、物聯網傳輸技術、嵌入式軟件技術、數據庫技術等多種技術，對配電室的電氣設備及周?chē)h(huán)境進行實時狀態監視和智能控制，完成環境、視頻、消防、采暖通風、照明、SF6/O2濃度、入侵、門禁、變壓器、開關柜、配電柜等設備或子系統的數據采集和監控，實現集中管理和一體化集成聯動，為配電室的安全生產提供保障，助力打造穩定可靠、投資合理、高效安全的智能型配電房。
二、產品特點
統一管理
對配電室的視頻、環境、紅外防盜、火災報警、人員出入、設備狀態、操作記錄等數據進行統一分類存儲、自動處理及一體化綜合展示。高度集成的統一化管理模式，實現數據共享、界面統一，有效提高管理效率。
靈活穩定
各子系統獨立運行，可按用戶需求進行裁剪和靈活配置，具有高穩定性和安全性。
實時高效
實時掌握配電室環境、安防、變壓器、開關柜等設備運行動態數據，可及時發現異常并立即處理，減少了因配電室環境造成的停電事故。
節省人力
實時漏水監測，實現無人泵機啟停，自動控制風機空調，降低人工巡視頻率。
適用場合1變電站開閉所配電室
2通信機房通信基站
3無人值守設備間
4氣象檢測站
5油站糧庫
6軍械庫

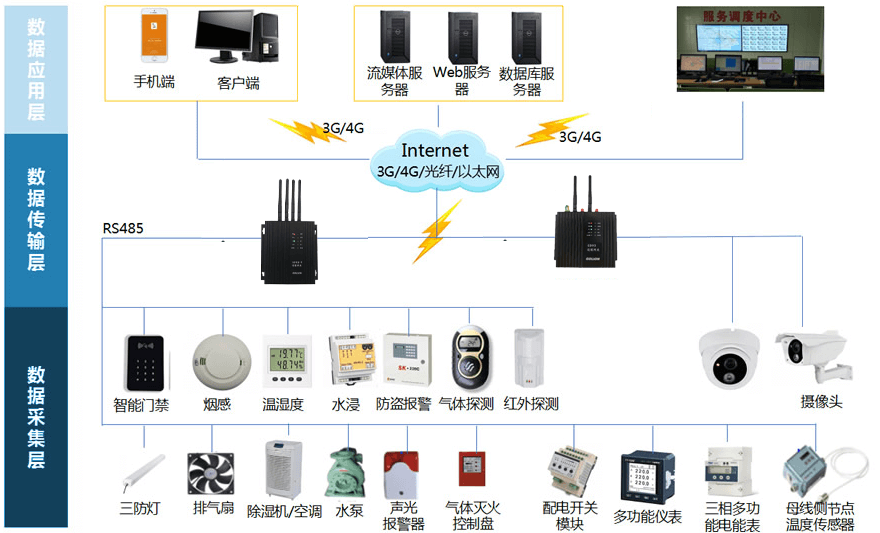

系統結構
三、主要功能
環境監控
(1)對溫度、濕度、風力、水浸、SF6/O2濃度、臭氧濃度、噪聲、煙霧等環境信息進行實時采集、處理和上傳;
(2)人員進出自動照明控制或遠程控制;
(3)水浸聯動水泵自動控制或遠程控制;
(4)系統根據室內外的溫濕度情況，自動控制風機和空調系統的啟、停及切換運行;
(5)移動物探測聯動驅鼠器;
(6)環境信息數據以變化傳輸方式上送地區主站，閥值可設;
(7)與視頻監控子系統實現聯動;
(8)可設置不同級別的環境信息告警值。
安防監控
(1)設置持卡人進出各門的權限及時段;
(2)設置各門用卡、卡加密碼或只用密碼開門;
(3)遠程及室內就地控制門鎖的開、關及遠程解除門鎖的設防;
(4)紅外對射、微波雙鑒、電子圍欄等報警輸入;
(5)非法闖入、非法卡刷卡報警時，與視頻監控子系統實現“視頻聯動”并啟動錄像;
(6)遠方和就地人員實時雙向語音對講。
視頻監控
(1)實時了解配電室內設備的信息以及對其他設備場地和主要房間的監視;
(2)就地單人操作、現場應急搶修、現場施工作業遠程視頻監護;
(3)設備故障遠程可視化技術支持。
設備狀態監測
(1)實時監測變壓器、開關柜的局放狀態并發送告警信息;
(2)實時監測變壓器繞組、鐵芯溫度并發送告警信息;
(3)接入紅外熱成像儀對變壓器整體最高溫度和關鍵部位區域溫度實時監測;
(4)接入變壓器溫控器、冷卻風機狀態信息，實時監測變壓器運行狀態并實現溫度預警和風機聯動;
(5)采用聲表面波等無源傳感器對開關柜電纜頭、母排、操作機構等部位溫度進行實時監測，發送報警信息。
智能巡檢
(1)對配電房設備與環境的大范圍、不間斷巡視、檢查;
(2)與環境監控模塊、安防監控模塊、視頻監控模塊聯動。
技術參數
工作電壓AC 220V
工作環境溫度-35～80℃、濕度5～95%RH
通訊接口標準2個以太網口(10/100M自適應)，4～8個RS485口(2500V隔離)3G/4G、wifi等
調試串口RJ45，波特率：9600，數據位：8，停止位：1，校驗位：None
開關量輸入16～32路開關量(無源觸點),輸入相互之間2500V電氣隔離
開關量輸出16～32路常開觸點光隔離繼電器輸出。每路輸出最大負載為250V/10A
模擬量輸入4路4～20mA，4路0～5V
電源輸出5對DC12V-3A，5對DC24V-2A
設計規范
《變配電室安全管理規范》(DB11 527-2008)
《配電安全管理》(國字bb2011)
《系統接地的型式及安全技術要求》(GB14050-93)
《安全防范工程技術規范》(GB50348-2004)
《安全防范工程程序與要求》(GA/T75-94)
《安全防范工程驗收規則》(GA/T308-2001)
《安全檢查防范系統通作圖形符號》(GA/74-94)
《電子設備可靠性預計手冊》(GJB/Z 299B )
《變電站通信網絡和系統》(DL/T 860)
《智能變電站輔助控制系統設計技術規范》(Q/GDW688—2012)
《廣州供電局智能配電房技術標準(監控系統部分)》(Q/GZW1xxxx—2017)
