高壓配電室無線測溫系統(某鋼鐵廠高壓配電室無線監測項目)

鋼鐵廠往往集采礦、選礦、燒結、煉鐵、煉鋼、軋鋼于一體。由于企業內部分布有多個供電節點，配電房數量眾多，設備新舊不一以及運檢隊伍人員不足，所以無法及時發現設備安全隱患。

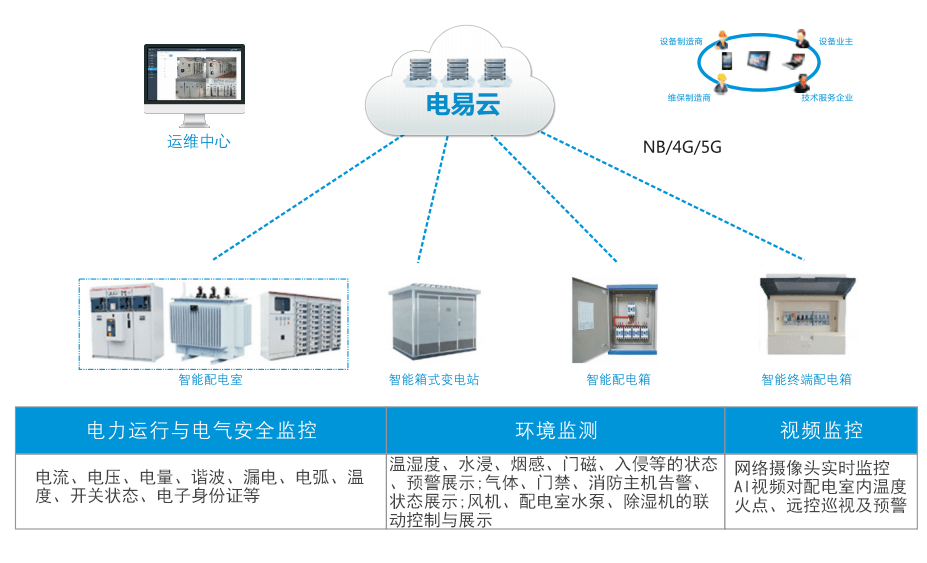

煉鐵廠內對開關柜的監測主要依靠定期人工巡檢。該巡檢方式間隔時間長，受人為因素影響大，且無法檢查設備內部狀態。已無法滿足供電可靠性的要求，給運維工作人員帶來巨大的壓力。公司作為設備狀態監測行業的領先企業，針對煉鐵廠區域高壓室設備制定安全隱患排查方案，通過對現場環網柜、變壓器、低壓柜、抽屜柜改造，應用智能傳感技術對配電房環境、設備運行狀態等進行全面監控，實現配電室關鍵點位溫度數據在調度中心實現在線監測、溫升預警、超溫后自動滅火及遠程報警等功能。以滿足越來越高的配網安全供電的需求。

技術要求

1.無線信號覆蓋均衡，無死角。數據上傳至溫度主機可匹配通用傳感器(后期增加額外測溫點能夠接入原系統)

2.測溫元件與測點固定牢靠，并保障可拆卸性，元件安裝后，對日常的倒閘操作不應產生影響。

3.在高壓、電磁環境下，能夠保持穩定的性能，不發生誤報、漏報現象。

4.按照預先設定的邏輯自動測量所在點的溫度，并能實現超溫報警、曲線圖、預警區間，實現溫度數據1.5年以上保存。

5.無線測溫接收裝置具備語音、彈窗報警功能，現場測溫點有超溫或者溫升報警時，無線測溫接收裝置第一時間保存報警溫度值、測溫點位置、報警時間、報警方式等信息。

6.所有的配電室測溫數據要求上傳至能源管控中心配電室項目主機：數據上傳方案及上位機展示自行設計，所使用的軟件系統完全開放，不得以任何借口增設密碼，所有解析后的數據必須支持Modbus-RTU/TCP通訊協議，過程涉及通訊硬件應為通用，后期通訊主機可自主進行采購新增。

7.有源測溫傳感器安裝方式：安裝在低壓斷路器動觸頭上，以方便檢修調換，不得影響開關配電柜結構和絕緣間距。

8.紅外測溫傳感器安裝方式：安裝在抽屜后柜門處，輻射抽屜柜內部，紅外主機外屏幕需在配電柜外直觀顯示。

高壓配電室無線監測對高壓配電室加裝無線測溫可避免因設備發熱導致起火事故的發生，另外，長期監控也有利于摸透設備運行規律。專業技術人員對高壓配電站室進行無線測溫系統裝置安裝，安裝后測試新監測設備，對新裝置的設備進行隨時跟蹤，監測設備將柜內溫度通過無線信號傳輸一目了然，保證了設備操作人員的安全。
